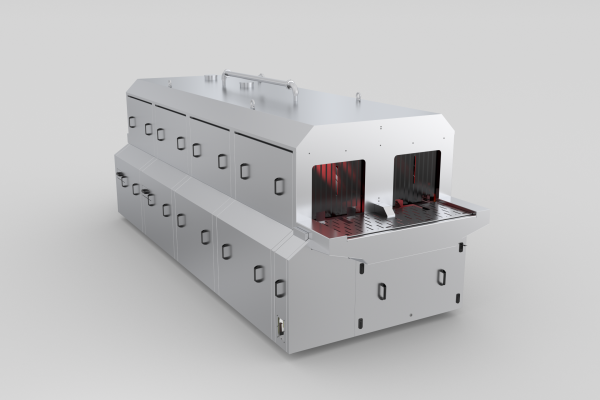

Машина моечная MTB\S-U-10000

Назначение:

Моечная машина (далее установка) представляет собой моечную камеру замкнутого цикла, предназначенную для стерилизации загрязненных стеклянных банок и других, изготовленных их материалов устойчивых к воздействию пара температурой 140°С ёмкостей, путем воздействия пара под высоким давлением (до 3 бар) и температурой (до 140 °С).

Ее уникальные особенности делают моечный процесс простым и удобным.

Ваша установка может быть оснащена дополнительными опциями, устанавливаемыми по согласованию (заказ опций возможен только перед началом производства моечной машины).

Сушка деталей горячим воздухом (опционально).
На установке установлена система, включающая в себя паровой теплообменник, нагнетающий вентилятор, температурный датчик РТ-100. Сушка деталей горячим воздухом включает в себя возможность принудительной обсушки тары, которая активируется после завершения процесса стерилизации. Включение производится с панели управления. Время работы сушки зависит от скорости подачи тары в моечную машину.

Температурный датчик РТ-100 размыкает цепь при достижении температуры подаваемого воздуха в секции сушки свыше 53°С

Порядок работы:

1. Обрабатываемая тара подаётся при помощи конвейера подачи на входной конвейер установки, который протягивает её и подталкивает ранее поступившие банки. 2. При продвижении тары по секциям установки происходит её переворот на 180° (секция стерилизации), прямолинейное перемещение и возврат тары в первоначальное положение (секция обсушки).

3. После прохождения цикла обработки тара попадает на отводящий конвейер отводится из зоны обработки согласно производственного цикла на предприятии Заказчика.

4. В секции стерилизации тара обрабатывается паром при температуре 140°С при постепенном перевороте тары на 180° (дном к верху).

5. В секции сушки тара обдувается сначала горячим воздухом при температуре +52…53°С, затем воздухом комнатной температуры для остывания. Затем тара возвращается в исходное положение (дном книзу) и подаётся на отводящий конвейер.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

№:	Параметр:	Значение:
1	Тип установки	Тоннельный
2	Производительность, банок/час, не менее	10000
3	Наибольший размер банки (ШхВ), мм	150х180
4	Установленная мощность, кВт	12,0
5	Температура, °С
	пар	+140
	воздух обсушки	+52….53
6	Давление пара на входе, бар	3,8
7	Габаритные размеры (ДхШхВ), мм	5265х795х1785**
8	Масса, кг	1400
9	Максимально допустимое давление пара в теплообменнике, бар	До 3,8
10	Максимальный потребление пара, не менее кг/час	200
11	Производительность по воздуху, м3/час	530
12	Избыточное давление воздуходувок, кПа/мбар	30/300
13	Уровень вакуума, кПа/мбар	-30/-300
14	Давление сжатого воздуха, бар	6,0

Примечание:

* Производитель вправе незначительно изменять технические характеристики.

** Габаритные размеры, электрические мощности указаны для базовых комплектаций установок, при отсутствии дополнительных опций.
