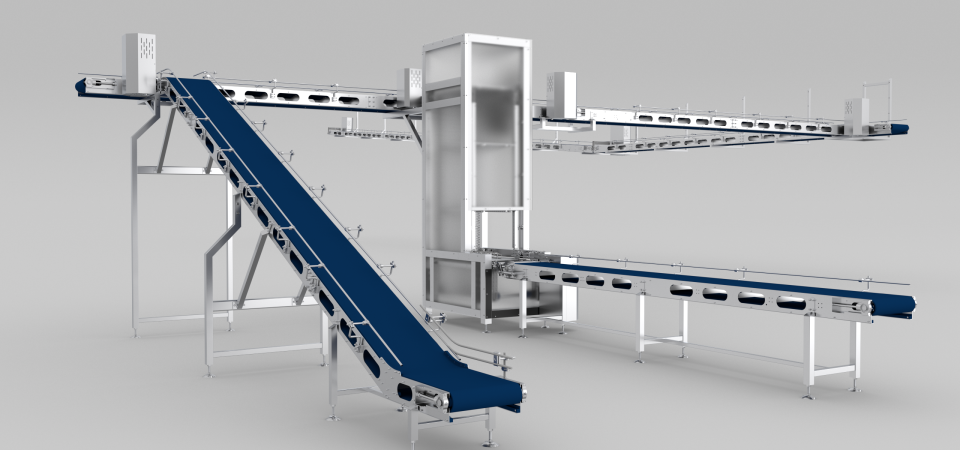

Конвейер ленточный предназначен для принятия грузов с конвейера №2, вертикальное их перемещение и передача на конвейер №3 (может являться частью подъемника).
Межэтажный элеватор предназначен для перемещения различной тары в вертикальном направлении. Он обеспечивает высокую производительность передачи груза на большую высоту, либо с верхних этажей на нижние.
Элеватор работает в транспортных линиях перемещения пластиковых ящиков, гофро-коробов, термоупакованной и иной тары.
Вертикальный конвейер загружается подающим ленточным транспортером.
Когда груз поднимается на второй этаж, он перемещается на второй ленточный транспортер.
Скорость движения ленточных конвейеров и вертикального транспортера синхронизирована. На максимуме она обеспечивает пропускную способность 600 шт/час.

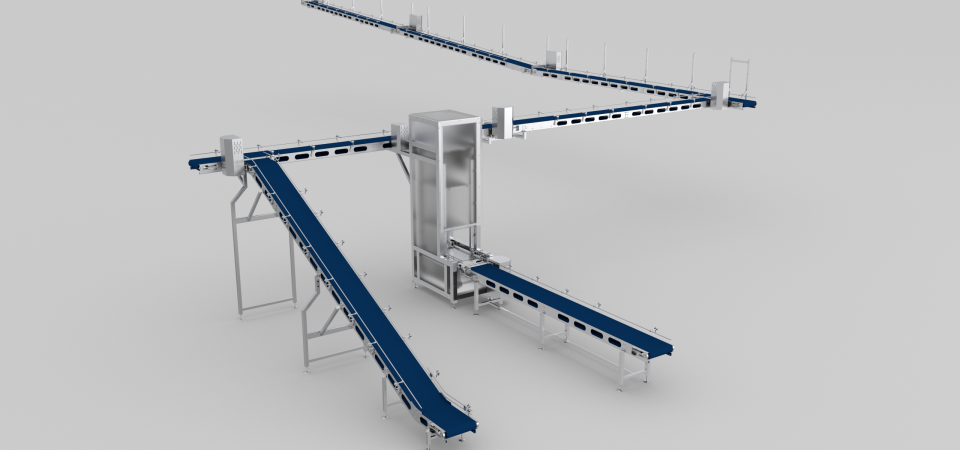

Конвейер состоит из следующих основных узлов (см. рис.2):
Ведомый вал установлен в подшипники и имеет возможность перемещения позволяющее производить натяжение ленты.
При наличии груза на входе в конвейер КЛ-ЛМ-400-С-Нф-3,5-УХЛ4 и подходе полки конвейера в позицию загрузки срабатывает привод отсекателя, который освобождает ожидающую коробку и запускает её на конвейер КЛ-ЛМ-400-С-Нф-3,5-УХЛ4. Происходит подъём коробки и выгрузка её на конвейер КЛ-ЛМ-400-С-Г-0,5-УХЛ4.
| Характеристика: | Значение: |
| Тип конвейера | ленточный |
| Максимальная нагрузка на ленту (распред.), кг/м.п., не более | 28 |
| Скорость движения конвейера при 50Гц, грузов/мин | 600 |
| Частотный преобразователь | да |
| Масса штучного перемещаемого продукта, не более, кг | 20 |
Габаритные размеры
|
2275±10 1070±10 3020±50 |
Диапазон регулировки конвейера по высоте, мм | 50 |
Масса изделия , кг не более | 540 |
Материал корпуса | AISI 304 |
